Nella Fase II si è quindi definito il sistema Main nel suo complesso Satelliti + Sub. Si è andati ad ottimizzare il più possibile la configurazione del sistema principale secondo l’area da sonorizzare utilizzando meno sistemi distanziati possibili (causa di degrado della varianza minima).
In questa fase si andrà invece a ricercare le zone dove è necessario inserire elementi distanziati tali da riempire le perdite di livello sul piano orizzontale, attraverso sistemi distanziati quali Out fill e In Fill abbassando ulteriormente la varianza minima.
E’ anche in questo caso importante seguire l’ordine di progettazione cosi come proposto ed in ogni caso non è sempre necessario coprire ogni singola parte in quanto come visto va in base alle reali disponibilità e necessità.
OUT FILL (Satelliti)
Attivare solo Audience Area Parterre (se presenti anche Gradinate/Balconate) o Attivare solo Gradinate/Balconate Frontali (se non presente il Parterre).
Mantenendo Main attivo per tutto il processo di analisi che segue, analizzare ricettori di prossimità ONAX, OFFAX (- 3 dB) e (- 6 dB, (misurato Broadband), se il livello differisce oltre i – 3 dB o – 6 dB “secondo quanto precisi si vuole essere”, è necessario l’inserimento di Out Fill.
Ripetere il processo per ogni punto OFFAX – 3 dB o – 6 dB trovato sull’asse del Main in considerazione del Parterre e Gradinate/Balconate Frontali.
Distanza (anche per Stacked)
Inserire 1 elemento array, posizionarlo sullo stesso asse del sistema Main o accoppiato verso il piano OFFAX se non c’è posto.
Posizionarlo ad altezza uomo (1,7 se in piedi), (1,4 se seduto). Trovare la distanza mantenendo il sistema in Asse rispetto al Main o definirne una obbligata per limiti di installazione.
Considerare i ricettori di Prossimità sui piani ONAX – OFFAX (- 3 dB) e OFFAX (- 6 dB).
(click to zoom)
Angolo (anche per Stacked)
Trovata o scelta la distanza partire con angolo 0 (quindi in asse con il sistema Satellite Main) e angolare verso OFFAX per trovare Minima Varianza.
Considerare i ricettori di Prossimità sui piani ONAX – OFFAX (- 3 dB) e OFFAX (- 6 dB) (del sistema Main).
(click to zoom)

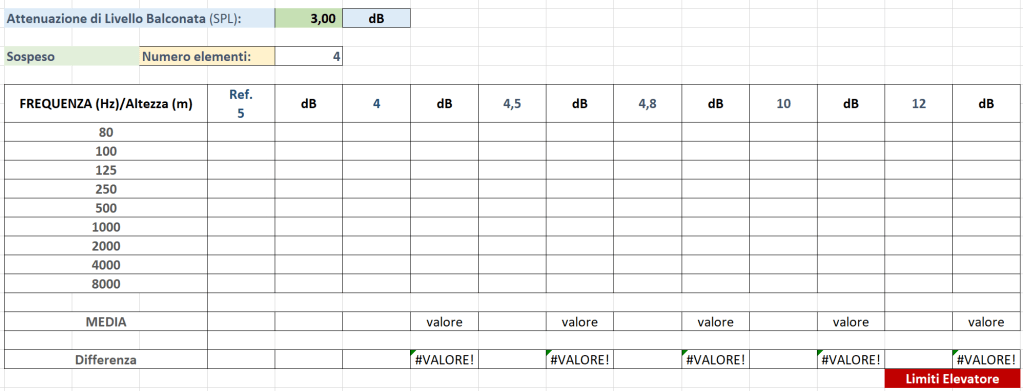

Altezza Primo Elemento (per Array Sospeso)
Trovato l’angolo definire l’altezza del primo elemento Array, da questa fase si analizzano tutti i ricettori.
dB e’ il livello SPL al ricettore piu’ lontano sul piano ONAX dell’Outfill. Tolleranza – 1 dB rispetto altezza in asse seduti o in piedi.
Come altezza limite ci sarà in ogni caso la massima quota, che può essere data dai limiti dell’elevatore o strutturali dell’ambiente in cui ci si trova.
Il dB è la media del livello SPL delle frequenze prese in esame e non il livello SPL Broadband al ricettore che è invece la somma dei livelli che non considera l’equilibrio tonale.
(click to zoom)

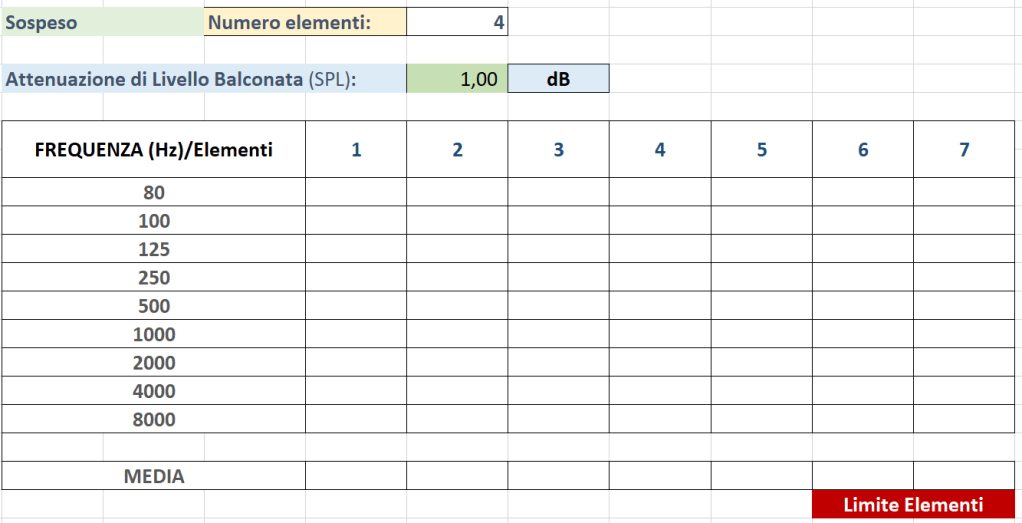

Numero di Elementi (anche per Stacked)
Definire il numero di elementi per varianza minima. Considerare il massimo numero di elementi installabili in riferimento all’altezza del primo elemento, o alla portabilità del sistema struttura.
(click to zoom)
Per lo Stacked In caso di Balconate/Gradinate sarà necessario Attivare Audience Area Parterre + Gradinate/Balconate e calcolare il livello SPL ai ricettori di prossimità delle Balconate e Gradinate.
(Utilizzare la scheda Level di EASE Focus per comparare l’andamento del livello alle varie distanze tra i Ricettori.
Se la Balconata o Gradinata è maggiore di – 6 dB valutare l’inserimento di Delay Tower altrimenti procedere con l’ottimizzazione anche per Balconate e Gradinate.
Se si decide di NON utilizzare i Delay Tower, sarà da ottimizzare la copertura con Out Fill Stacked.
Attivare quindi anche l’Audience Area Balconate/Gradinate Frontali e aumentare il numero di elementi in Stacked per valutare varianza minima.
Considerare il massimo numero di elementi installabili in riferimento all’altezza del primo elemento, o alla portabilità del sistema struttura.
Attivare Audience Area Parterre + Gradinate/Balconate Frontali (se presenti).
(click to zoom)
Array NON ottimizzato (per Array Sospeso)
Attivare Audience Area Parterre + Gradinate/Balconate Frontali (se presenti).
Utilizzare questo se l’Array ha un numero limitato di elementi rispetto a quello che servirebbe per ottenere la varianza minima.
In caso di Balconate/Gradinate calcolare il livello SPL ai ricettori di prossimità delle Balconate e Gradinate (Piani OFFAX del Main). (Utilizzare la scheda Level di EASE Focus per comparare l’andamento del livello alle varie distanze tra i Ricettori.
Se la Balconata o Gradinata è maggiore di – 6 dB valutare l’inserimento di Delay Tower altrimenti procedere con l’ottimizzazione anche per Balconate e Gradinate.
Se si decide di inserire poi i Delay Tower considerare in questa fase solo il Parterre e Gradinate/Balconate Frontali “se già ottimizzate con il Main” come Audience Area attiva.
Se la Balconata/Gradinata è superiore all’altezza del più alto elemento Array in un sistema NON ottimizzato, provare differenti soluzioni con numero inferiore di elementi che in certi casi danno varianza minima più bassa.
Ottimizzare l’altezza per sistema NON ottimizzato.
(click to zoom)
Inclinazione verticale Array (anche per Stacked)
Definire inclinazione verticale sistema Array (valori negativi per Appeso, positivi per Stacked).
Valori negativi anche in sonorizzazione di solo Balconate/Gradinate con sistema non ottimizzato e valori positivi anche per Balconate/Gradinate insieme al Parterre con sistema non ottimizzato.
(click to zoom)
Inclinazione Elementi (anche per Stacked)
Definire inclinazione verticale singoli elementi Array (dal piu basso al piu alto per Sospeso, dal piu alto al piu basso per Stacked).
(click to zoom)
Coperture Orizzontali e Verticali differenti (anche per Stacked)
Utilizzare tabella Sorgente per comparare coperture Orizzontali differenti per elementi più bassi.
Dove possibile è utile anche valutare una copertura verticale differente “asimmetrica”, quindi maggiore per il lato inferiore della sorgente a coprire una maggiore area di prossimità sul piano verticale.
O viceversa per un sistema Stacked.
(click to zoom)

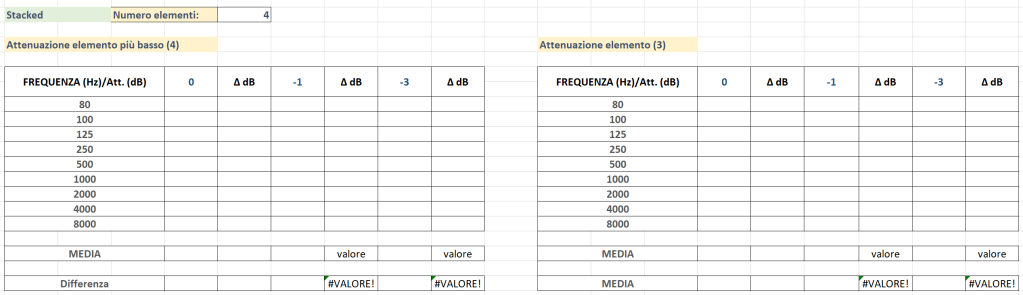

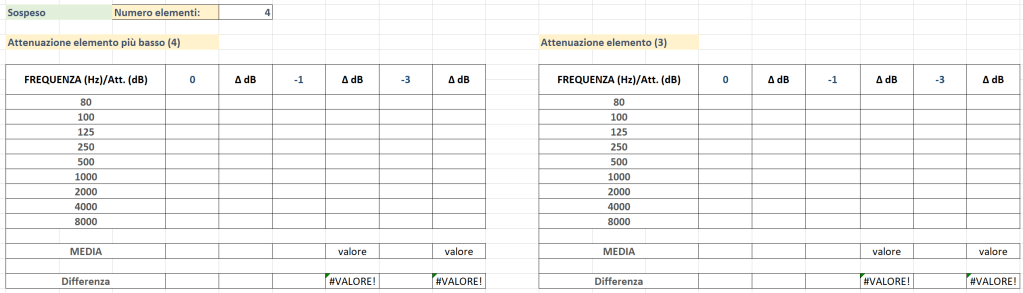

Attenuazione elementi (anche per Stacked)
Per Sospeso e Stacked attenuare gli elementi inferiori per ottimizzare la varianza minima di prossimità. Nel caso di gradinate e balconate è probabile che gli elementi da attenuare siano quelli di mezzo o i superiori.
∆ dB è la differenza di livello SPL tra il ricettore più vicino e quello più lontano sul piano ONAX. Tolleranza ∆ – 1 dB rispetto alla condizione con gli elementi non attenuati.
(click to zoom)

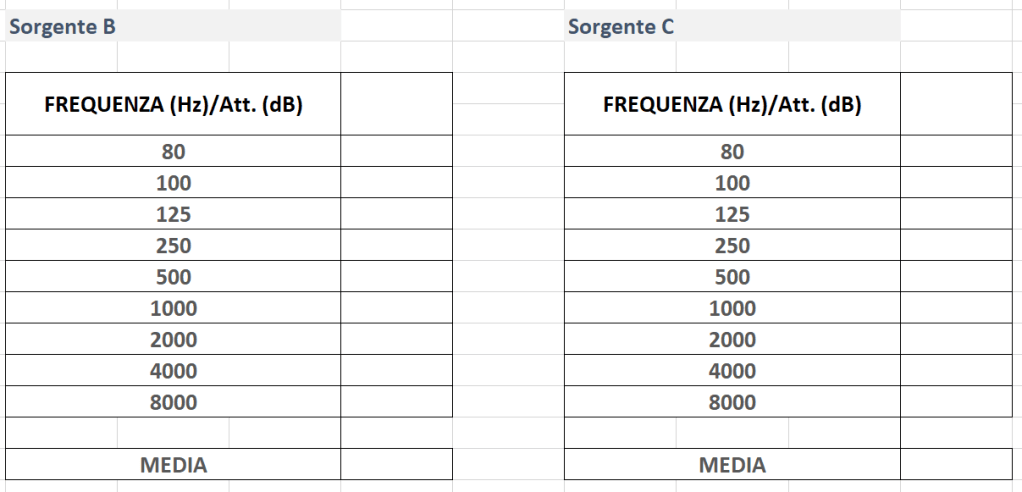

Utilizzare tabella Sorgente per comparare l’utilizzo di un diverso elemento array per la gestione del livello di prossimità.
(click to zoom)
(click to zoom)
Utilizzare tabella Sorgente per comparare l’utilizzo di un diverso elemento array per la gestione del livello di prossimità.
(click to zoom)

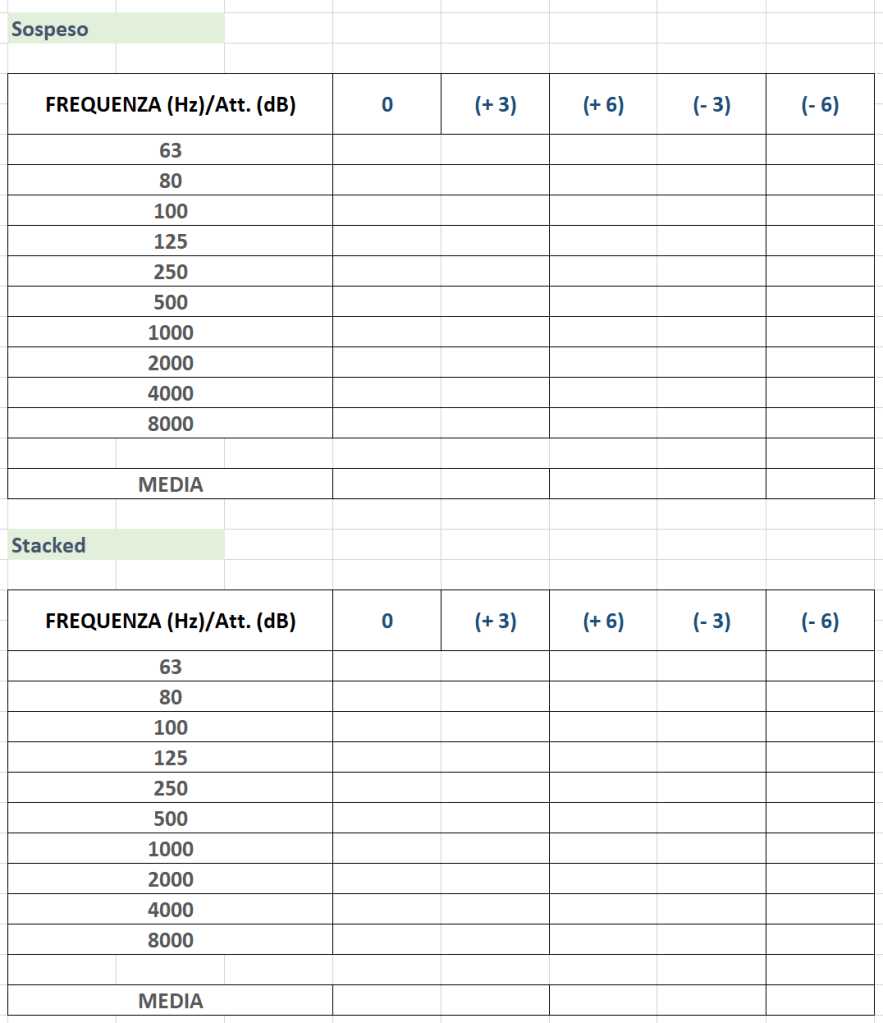

Attenuazione Array (anche per Stacked)
Definire l’attenuazione di tutto il sistema array.
(click to zoom)
Distanza di Prossimità (per Array Sospeso)
Definita la configurazione ottimale dell’array, analizzare il livello Broadband dei ricettori di prossimità ONAX per confermare o rivedere la distanza di prossimità, differenza media di livello SPL tra i vari ricettori. Tolleranza +/- 3 dB (in cui rientrano anche eventuali interferenze tollerabili.
Se la differenza è superiore ai +/- 3 dB optare e ricalcolare togliendo o spostando più indietro il ricettore di prossimità o spostando o modificando l’Array di Satelliti.
n.b. Per la distanza di prossimità è più utile considerare i 3 ricettori di prossimità con una distanza minima e massima di 2 metri (per questo in caso di grandi progetti dove si vanno a considerare distanze maggiori tra i ricettori, aggiungere ricettori dedicati per il calcolo della Distanza di Prossimità.
(click to zoom)
Ottimizzazione per Gradinate e Balconate Frontali (solo per sistema Ottimizzato o con la possibilità di aggiungere elementi Array), (per Array Sospeso)
Attivare Audience Area Parterre + Gradinate/Balconate Frontali (se presenti)
Utilizzare questo processo solo se si deve ottimizzare sia il Parterre che Gradinate/Balconate Frontali.
Calcolare il livello SPL ai ricettori di prossimità delle Balconate e Gradinate Frontali (piani OFFAX – 3 dB o – 6 dB secondo le scelte di posizionamento Out Fill, rispetto al Main). (Utilizzare la scheda Level di EASE Focus per comparare l’andamento del livello alle varie distanze tra i Ricettori.
Se la Balconata o Gradinata è maggiore di – 6 dB valutare l’inserimento di Delay Tower altrimenti procedere con l’ottimizzazione del Out Fill Satelliti per Balconate e Gradinate Frontali.
(Scrivere il livello di attenuazione trovato (numero intero senza + e -).
Aggiungere elementi Array sopra al più alto, calcolare quantità necessaria. Considerare il massimo numero di elementi installabili in riferimento all’altezza del primo elemento, o alla portabilità del sistema struttura e l’altezza del primo elemento considerando quindi quando ancora piu in alto si può andare.
(click to zoom)

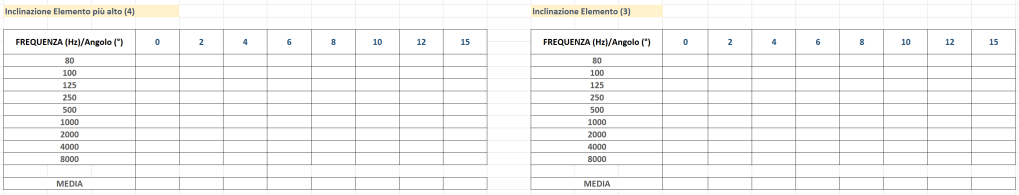

Definire inclinazione verticale singoli elementi Array dal più alto al più basso.
(click to zoom)
Definire attenuazione singoli elementi Array dal più alto al più basso (può essere utile anche per limitare riflessioni del soffitto).
(click to zoom)
Definire attenuazione intero elemento Array parterre con intero elemento Array aggiunto per Balconate o Gradinate.
Ottimizza la differenza di livello SPL tra il piano terra e le Balconate o Gradinate.
(click to zoom)
Ottimizzazione per Gradinate e Balconate Laterali (anche per Stacked)
Attivare anche Audience Area Gradinate/Balconate Laterali (se presenti)
Utilizzare questo processo solo se si devono ottimizzare anche le Gradinate/Balconate Laterali e NON si ha la possibilità di aggiungere ulteriori elementi Array.
Inclinare l’elemento Array Out Fill verso le Gradinate/Balconate Laterali e valutare la varianza minima.
(click to zoom)
Attivare anche Audience Area Gradinate/Balconate Laterali (se presenti)
Utilizzare questo processo se si ha la possibilità di aggiungere elementi Outfill.
Inserire singolo elemento Outfill accoppiamento al Sistema Main (se non ci sono Outfill) o Outfill (se già inseriti, e nel caso utilizzare quindi quello più esterno per cui questo andrà a coprire le Gradinate/Balconate Laterali).
Partire con angolo 0 gradi (quindi in asse con il sistema Satellite Main o Out FilL), e altezza uomo (1,4 se seduto, 1,7 se in piedi), e trovare distanza per varianza minima.
Considerare i ricettori di Prossimità sui piani ONAX – OFFAX (- 3 dB) e OFFAX (- 6 dB) (del sistema a lui vicino es. Main o Out Fill).

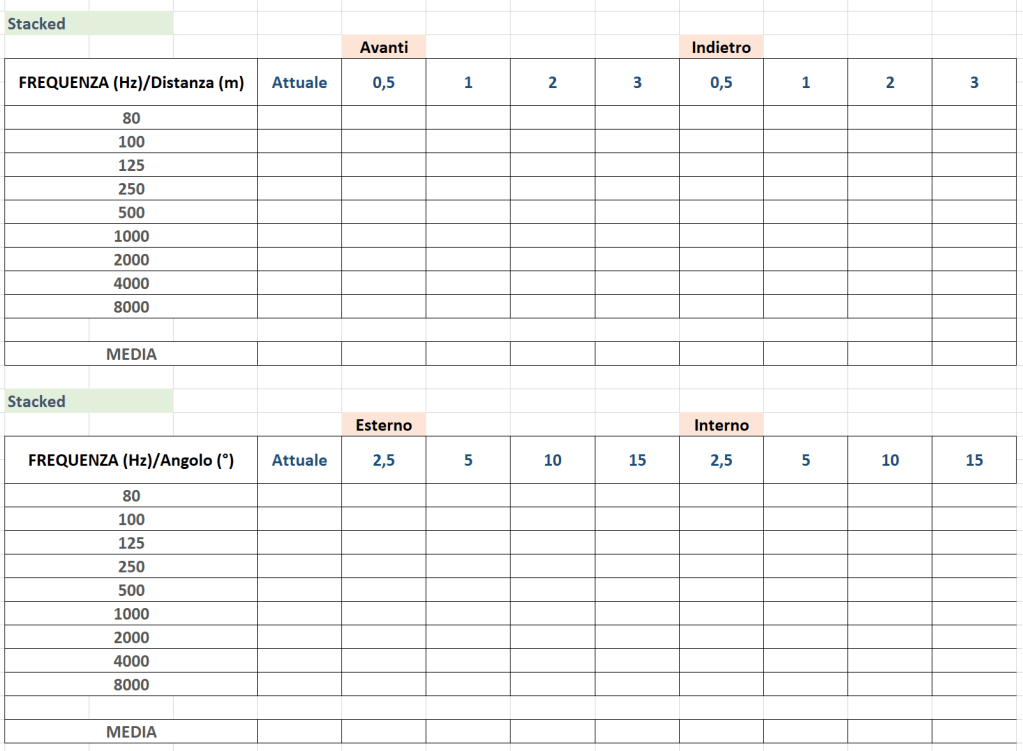

Distanza (anche per Stacked)
(click to zoom)
Altezza Primo Elemento (per Array Sospeso)
Trovata la distanza si va a definire l’altezza del primo elemento Array (CONSIDERARE SOLO AUDIENCE AREA GRADINATE/BALCONATE LATERALI).
Come altezza limite ci sarà in ogni caso la massima quota, che può essere data dai limiti dell’elevatore o strutturali dell’ambiente in cui ci si trova.
(click to zoom)
Angolo (anche per Stacked)
Trovata l’altezza partire con angolo 0 (quindi in asse con il sistema Satellite Main) e angolare verso Balconate/Gradinate Laterali per trovare Minima Varianza.
(click to zoom)
Numero di Elementi (anche per Stacked)
Definire il numero di elementi per varianza minima. Considerare il massimo numero di elementi installabili in riferimento all’altezza del primo elemento, o alla portabilità del sistema struttura.
(click to zoom)
Array NON ottimizzato (anche per Stacked)
A questo punto rivalutare eventuale posizione (prima) ed angolo (poi) del sistema Out Fill dedicato alle Gradinate/Balconate Laterali.
(click to zoom)
(click to zoom)
Inclinazione verticale Array (anche per Stacked)
Definire inclinazione verticale sistema Array (valori negativi per Appeso, positivi per Stacked).
Valori negativi anche in sonorizzazione di solo Balconate/Gradinate con sistema non ottimizzato e valori positivi anche per Balconate/Gradinate insieme al Parterre con sistema non ottimizzato.
(click to zoom)
Inclinazione Elementi (anche per Stacked)
Definire inclinazione verticale singoli elementi Array (dal piu basso al piu alto per Sospeso, dal piu alto al piu basso per Stacked).
(click to zoom)
Coperture Orizzontali e Verticali differenti (anche per Stacked)
Utilizzare tabella Sorgente per comparare coperture Orizzontali differenti per elementi più bassi.
Dove possibile è utile anche valutare una copertura verticale differente “asimmetrica”, quindi maggiore per il lato inferiore della sorgente a coprire una maggiore area di prossimità sul piano verticale.
O viceversa per un sistema Stacked.
(click to zoom)
Attenuazione elementi (anche per Stacked)
Per Sospeso e Stacked attenuare gli elementi inferiori per ottimizzare la varianza minima di prossimità. Nel caso di gradinate e balconate è probabile che gli elementi da attenuare siano quelli di mezzo o i superiori.
∆ dB è la differenza di livello SPL tra il ricettore più vicino e quello più lontano sul piano ONAX. Tolleranza ∆ – 1 dB rispetto alla condizione con gli elementi non attenuati.
(click to zoom)
Utilizzare tabella Sorgente per comparare l’utilizzo di un diverso elemento array per la gestione del livello di prossimità.
(click to zoom)
(click to zoom)
Utilizzare tabella Sorgente per comparare l’utilizzo di un diverso elemento array per la gestione del livello di prossimità.
(click to zoom)
Attenuazione Array (anche per Stacked)
Definire l’attenuazione di tutto il sistema array.
(click to zoom)

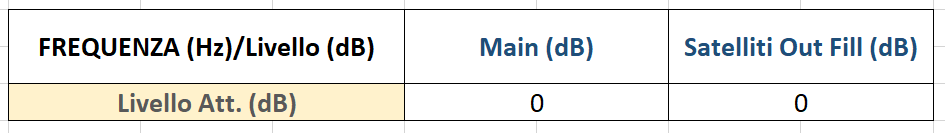

Ottimizzazione livello e definizione frequenza di Crossover (anche per Stacked)
(click to zoom)
Comparare il livello SPL Broadband (guardando il grafico della risposta) dei ricettori di prossimità (Parterre) mantenendo Main e Out Fill accesi e valutare un eventuale attenuazione del sistema Out Fill. Se si necessità di amplificazione valutare di aggiungere elementi Array, attenuare l’intero sistema Main o rivedere il progetto.
(click to zoom)
Attivare tutto il Main ed Out Fill. Si valutano gli effetti regolando la frequenza di taglio del sistema Out Fill. Partire sempre dalla frequenza di taglio dei Satelliti Main.
Se la differenza risulta entro i +/- 0,5 dB utilizzare sempre una frequenza di taglio più bassa per il caso satelliti, cosi nel caso di Sub a terra si ha un campo libero maggiore.
Se non è presente una di partenza partire da quella più bassa.
(click to zoom)
(click to zoom)
Comparare il livello SPL Broadband (guardando il grafico della risposta) dei ricettori di prossimità mantenendo Main e Out Fill accesi e valutare un eventuale attenuazione del sistema Out Fill.
Se si necessità di amplificazione valutare di aggiungere elementi Array, attenuare l’intero sistema Main o rivedere il progetto.
(click to zoom)
Attivare tutto il Main ed il Out Fill. Si valutano gli effetti regolando la frequenza di taglio del sistema Out Fill. Partire sempre dalla frequenza di taglio dei Satelliti Main.
Se la differenza risulta entro i +/- 0,5 dB utilizzare sempre una frequenza di taglio più bassa per il caso satelliti, cosi nel caso di Sub a terra si ha un campo libero maggiore.
Se non è presente una di partenza partire da quella più bassa.
(click to zoom)
Sincronismo (anche per Stacked)
Mantenere attivo il sistema Main. Si trova varianza minima per sincronismo Out Fill Satelliti e Main Satelliti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Main e Out Fill Satelliti, se oltre i 3 ms valutare varianza minima con sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
Per progetti di grandi dimensioni con ricettori di riferimento molto distanziati (es. 4 metri), utilizzare/aggiungere per il sincronismo ricettori a massimo 2 metri di distanza per una maggiore precisione.
(click to zoom)
Mantenere attivo il sistema Main. Si trova varianza minima per sincronismo Out Fill Satelliti e Main Satelliti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Main e Out Fill Satelliti, se oltre i 3 ms valutare varianza minima con sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
Per progetti di grandi dimensioni con ricettori di riferimento molto distanziati (es. 4 metri), utilizzare/aggiungere per il sincronismo ricettori a massimo 2 metri di distanza per una maggiore precisione.
(click to zoom)
Livello Broadband
Si analizza il livello medio SPL dell’Audience Area (Sub + Sat + Out Fill Sat.). Livello ottimale Broadband tra i 96 e 119 dB. (Si considera il livello media in tutte le Audience Area attive in questo momento di analisi).
Se il livello SPL medio è superiore ai 119 dB o inferiore a 96 dB valutare numero elementi array e loro configurazione, grado di attenuazione, distanza primi ricettori, al fine di arrivare ad un livello ottimale.
“Misurato Broadband”.
(click to zoom)
Annotazioni
Per una configurazione Sincrona, inserire una copia del Out Fill anche il lato opposto del sistema Main.
Se invece è una configurazione Asincrona sarà necessario rilevare il corretto Outfill anche per il lato opposto del Main.
(click to zoom)
OUT FILL (Sub)
Procedere con l’aggiunta dei Sub Side per il mantenimento del giusto rapporto con i Satelliti Side, poi scelta frequenza di crossover e livello come visto per il Main, valutare un calo o aggiunta del quantitativo di Sub.
Per i Sub sarà importante considerare anche il piano XOVER.
Il posizionamento dei Sub è da valutare come per il Main, che garantisca quindi la più bassa varianza minima con il mantenimento del sistema Main attivo (Sub + Sat.).
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Side Sub e Main Sub, se oltre i 3 ms valutare varianza minime con Sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
DA COMPLETARE
IN FILL
DA COMPLETARE
Nella prossima fase andremo ad agire sulla profondità, riempiendo le perdite di livello aggiungendo dei sistemi Delay Tower.
