Veniamo ora all’ultima fase di progetto che è quella di trovare buchi ai ricettori di prossimità ed inserire quindi sistemi di compensazione di livello come i Front Fill e i Down Fill.
Saranno poi da definire dati di comparazione e valutazione finali.
FRONT FILL (Main)
Ottimizzare ricettori di prossimità XOVER e ONAX.
In utilizzo di Front Fill per ottimizzare la varianza minima questo dovrebbe avere un – 15°/ – 20° di copertura orizzontale rispetto al Main Satelliti (anche se dipende molto dalla distanza tra L ed R del sistema Main).
Comparare singolo Front Fill con il doppio Front Fill, nel doppio Front Fill trovare distanza e angolo di inclinazione ottimale. Per varianza entro i +/- 1 dB valutare sempre di utilizzare sincronismi con meno ritardi possibili.
Ricettori OFFAX verranno ottimizzati dai Side Fill e Delay Tower.
Per i Front Fill del Parterre considerare solo i ricettori del Parterre, mentre per Balconate/Gradinate eventuali Front Fill dedicati ai Delay Tower se necessari.
FRONT FILL XOVER
Front Fill XOVER con Main + Out Fill attivi
Si inserisce Front Fill altezza 1,40 o 1,70 se l’ascolto è seduti o in piedi, o l’altezza possibile di installazione, centrale in asse sul piano XOVER, ma questo dipende molto dall’altezza di palco, l’altezza limite dovrebbe essere sempre quella del Palco per evitare di inserire elementi che possano ostacolare la vista dell’artista. Se il palco è molto basso e non consente un corretto montaggio optare poi per il posizionamento a terra ma la partenza per la taratura del filtro Crossover e livello farla sempre con Front Fill ad altezza seduto o in piedi secondo il caso.
Comparare Ricettore di Prossimità piano XOVER con quelli subito più lontani e rilevare differenza SPL nella risposta in frequenza.
Mantenendo il FF spento si analizza la frequenza di GAP che il Front Fill dovrà compensare.
(click to zoom)

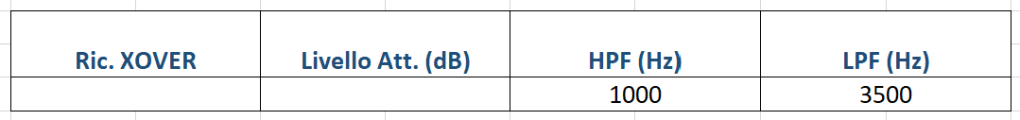

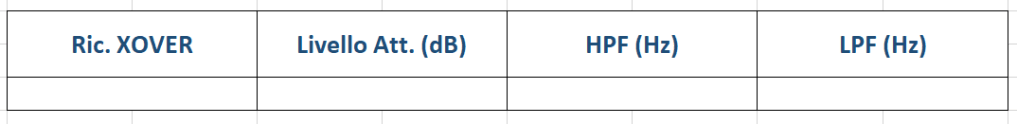

Per il Front Fill inserire frequenza di crossover passa alto trovata con pendenza più elevata possibile per non interferire con frequenze già ottimizzate.
Si attiva il FF e lo si livella per avere risposta media con altri ricettori. Inserire eventuale filtro passa basso per livellare eccessivi Boost in alta frequenza.

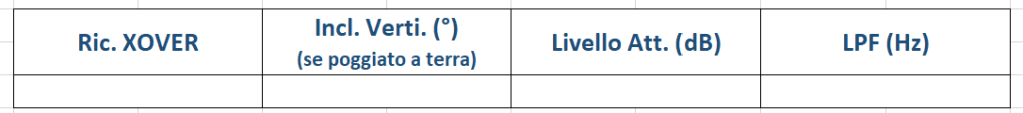

Nel caso come detto di un palco basso che non permette l’altezza uomo, posizionare il Front Fill poggiato a terra. Inclinarlo verso l’alto per avere risposta media con altri ricettori (una costante di livello sopra agli altri ricettori è sinonimo di corretta inclinazione poi solo da attenuare) e livellarlo per ottimizzare la risposta media con altri ricettori.
(click to zoom)
Singolo Front Fill

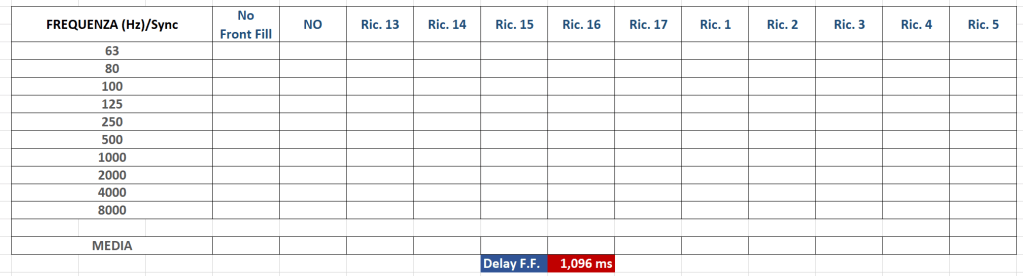

Utilizzare questa tabella se si inserisce 1 Front Fill. Il sincronismo va fatto con il sistema Main Satelliti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Front Fill e Main Sat, se oltre i 3 ms valutare varianza minime con Sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
n.b. Se i valori differiscono di poco è probabile che ricettori sul piano OFFAX abbiano un’alta varianza tale da mascherare i ricettori di prossimità, provare a disattivare il piano OFFAX durante questa fase.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
(click to zoom)

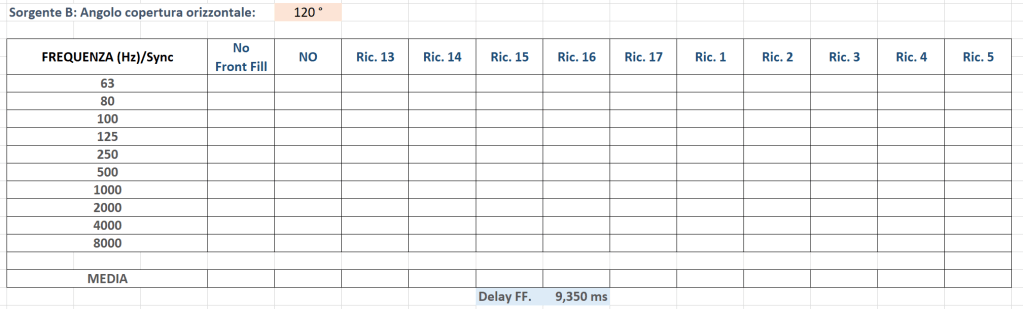

Utilizzare tabella Sorgente per comparare coperture Orizzontali differenti per Front e Down Fill. Stessa cosa in caso di utilizzo copertura Verticali differenti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Front Fill e Main Sat, se oltre i 3 ms valutare varianza minime con Sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
n.b. Se i valori differiscono di poco è probabile che ricettori sul piano OFFAX abbiano un’alta varianza tale da mascherare i ricettori di prossimità, provare a disattivare il piano OFFAX durante questa fase.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
(click to zoom)
Due o più Front Fill
2 x Front Fill
Utilizzare tabella livello Front Fill se si utilizzano 2 o più sistemi Front Fill. inserire quindi secondo e più Front Fill con posizione di partenza accoppiati, stesso discorso se poggiati a terra.
Il livello si deve considerare applicato a tutti i Front Fill utilizzati in modo simmetrico, se asimmetrico indicarne le varianti di livello. Confermare o modificare le frequenze di taglio HPF e LPF.
(click to zoom)

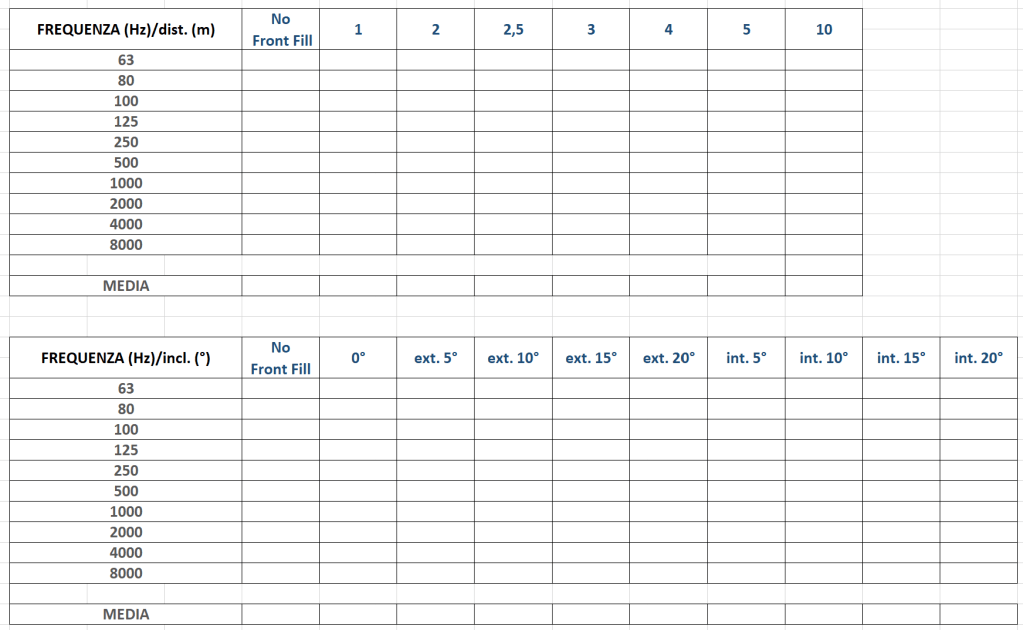

Utilizzare tabelle distanza ed inclinazione se si inseriscono 2 sistemi Front Fill al fine di trovare distanza ed angolo di apertura tra i due sistemi. Eseguire successivamente il sincronismo.
n.b. Se i valori differiscono di poco è probabile che ricettori sul piano OFFAX abbiano un’alta varianza tale da mascherare i ricettori di prossimità, provare a disattivare il piano OFFAX durante questa fase.
In caso di In Fill la distanza è definita a priori. Per il calcolo considerare i primi 3 ricettori del piano XOVER e ONAX.
(click to zoom)
Si compara il sincronismo del doppio Front Fill con il singolo Front Fill. Sincronizzare il Front Fill con il sistema Satelliti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Front Fill e Main Sat, se oltre i 3 ms valutare varianza minime con Sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
n.b. Se i valori differiscono di poco è probabile che ricettori sul piano OFFAX abbiano un’alta varianza tale da mascherare i ricettori di prossimità, provare a disattivare il piano OFFAX durante questa fase.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
Per progetti di grandi dimensioni con ricettori di riferimento molto distanziati (es. 4 metri), utilizzare/aggiungere per il sincronismo ricettori a massimo 2 metri di distanza per una maggiore precisione.
(click to zoom)

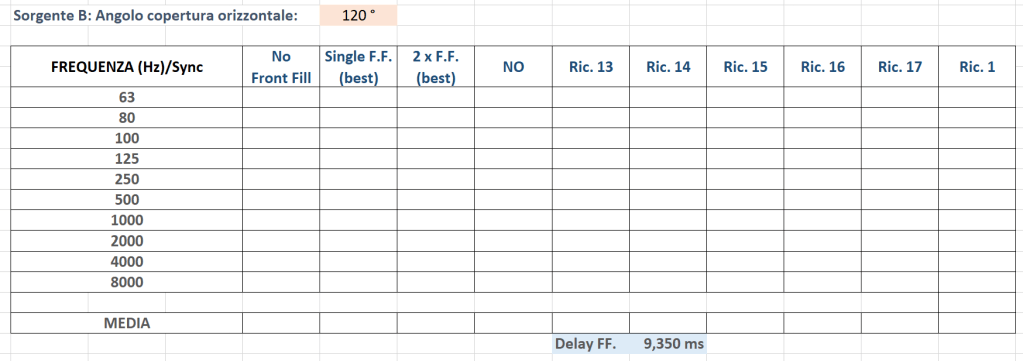

Utilizzare tabella Sorgente per comparare coperture Orizzontali differenti per Front e Down Fill. Stessa cosa in caso di utilizzo copertura Verticali differenti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Front Fill e Main Sat, se oltre i 3 ms valutare varianza minime con Sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
n.b. Se i valori differiscono di poco è probabile che ricettori sul piano OFFAX abbiano un’alta varianza tale da mascherare i ricettori di prossimità, provare a disattivare il piano OFFAX durante questa fase.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
Per progetti di grandi dimensioni con ricettori di riferimento molto distanziati (es. 4 metri), utilizzare/aggiungere per il sincronismo ricettori a massimo 2 metri di distanza per una maggiore precisione.
(click to zoom)
3 x Front Fill
Utilizzare tabella livello Front Fill se si utilizzano 2 o più sistemi Front Fill. inserire quindi secondo e più Front Fill con posizione di partenza accoppiati, stesso discorso se poggiati a terra.
Il livello si deve considerare applicato a tutti i Front Fill utilizzati in modo simmetrico, se asimmetrico indicarne le varianti di livello. Confermare o modificare le frequenze di taglio HPF e LPF.
(click to zoom)
Utilizzare tabelle distanza ed inclinazione se si inseriscono 2 sistemi Front Fill al fine di trovare distanza ed angolo di apertura tra i due sistemi. Eseguire successivamente il sincronismo.
n.b. Se i valori differiscono di poco è probabile che ricettori sul piano OFFAX abbiano un’alta varianza tale da mascherare i ricettori di prossimità, provare a disattivare il piano OFFAX durante questa fase.
In caso di In Fill la distanza è definita a priori. In certe situazione è probabile che l’inserimento di Front Fill generi una più alta varianza, ma non soffermarsi su questo, quindi trovare varianza minima con i Front Fill attivi e valutare il tutto dopo sincronizzazione (la piu alta varianza il più delle volte è data dal fatto che inizialmente non sono sincronizzati).
(click to zoom)

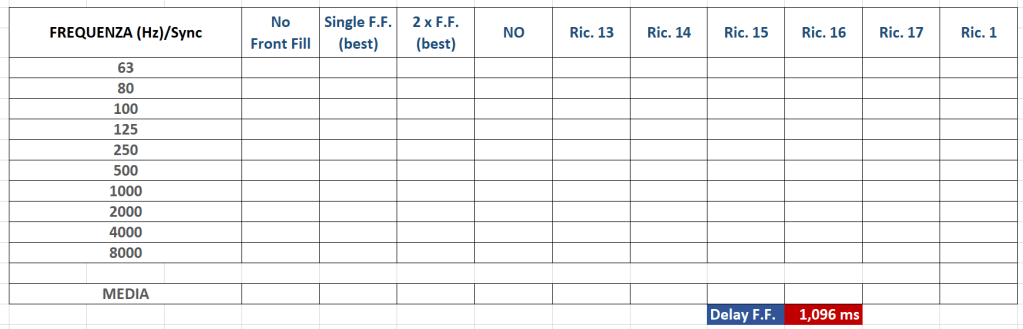

Si compara il sincronismo di 3 sistemi Front Fill con il doppio Front Fill e singolo Front Fill. Sincronizzare il Front Fill con il sistema Satelliti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Front Fill e Main Sat, se oltre i 3 ms valutare varianza minime con Sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
n.b. Se i valori differiscono di poco è probabile che ricettori sul piano OFFAX abbiano un’alta varianza tale da mascherare i ricettori di prossimità, provare a disattivare il piano OFFAX durante questa fase.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
Per progetti di grandi dimensioni con ricettori di riferimento molto distanziati (es. 4 metri), utilizzare/aggiungere per il sincronismo ricettori a massimo 2 metri di distanza per una maggiore precisione.
(click to zoom)
Utilizzare tabella Sorgente per comparare coperture Orizzontali differenti per Front e Down Fill. Stessa cosa in caso di utilizzo copertura Verticali differenti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Front Fill e Main Sat, se oltre i 3 ms valutare varianza minime con Sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
n.b. Se i valori differiscono di poco è probabile che ricettori sul piano OFFAX abbiano un’alta varianza tale da mascherare i ricettori di prossimità, provare a disattivare il piano OFFAX durante questa fase.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
Per progetti di grandi dimensioni con ricettori di riferimento molto distanziati (es. 4 metri), utilizzare/aggiungere per il sincronismo ricettori a massimo 2 metri di distanza per una maggiore precisione.
(click to zoom)
Annotazioni
(click to zoom)
FRONT FILL ONAX
Front Fill ONAX con Main + Out e Front Fill XOVER attivi
Comparare Ricettore di Prossimità piano ONAX con quelli subito più lontani e rilevare differenza SPL nella risposta in frequenza.
Mantenendo il FF spento si analizza la frequenza di GAP che il Front Fill dovrà compensare. Mantenere FF XOVER acceso.
(click to zoom)

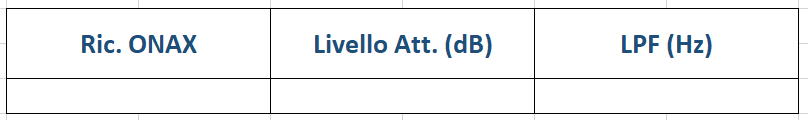

Per il Front Fill inserire frequenza di crossover passa alto trovata con pendenza più elevata possibile per non interferire con frequenze già ottimizzate.
Si attiva il FF e lo si livella per avere risposta media con altri ricettori. Inserire eventuale filtro passa basso per livellare eccessivi Boost in alta frequenza.
(click to zoom)
Singolo Front Fill
Utilizzare questa tabella se si inserisce 1 Front Fill. Il sincronismo va fatto con il sistema Main Satelliti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Front Fill e Main Sat, se oltre i 3 ms valutare varianza minime con Sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
(click to zoom)
Utilizzare tabella Sorgente per comparare coperture Orizzontali differenti per Front e Down Fill. Stessa cosa in caso di utilizzo copertura Verticali differenti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Front Fill e Main Sat, se oltre i 3 ms valutare varianza minime con Sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
(click to zoom)
Due o più Front Fill
Utilizzare tabella livello Front Fill se si utilizzano 2 o più sistemi Front Fill. inserire quindi due Front Fill ad altezza uomo con posizione di partenza accoppiati.
Il livello si deve considerare applicato a tutti i Front Fill utilizzati in modo simmetrico, se asimmetrico indicarne le varianti di livello.
Confermare o modificare le frequenze di taglio HPF e LPF.
(click to zoom)
Utilizzare tabelle distanza ed inclinazione (con 3 sistemi Front Fill inclinare gli esterni e lasciare in asse quello centrale), al fine di trovare distanza ed angolo di apertura tra i due sistemi. Eseguire successivamente il sincronismo.
n.b. Se i valori differiscono di poco è probabile che ricettori sul piano OFFAX abbiano un’alta varianza tale da mascherare i ricettori di prossimità, provare a disattivare il piano OFFAX durante questa fase.
In caso di In Fill la distanza è definita a priori. In certe situazione è probabile che l’inserimento di Front Fill generi una più alta varianza, ma non soffermarsi su questo, quindi trovare varianza minima con i Front Fill attivi e valutare il tutto dopo sincronizzazione (la piu alta varianza il più delle volte è data dal fatto che inizialmente non sono sincronizzati).
(click to zoom)
Si compara il sincronismo del doppio o più Front Fill con il singolo Front Fill. Sincronizzare il Front Fill con il sistema Satelliti.
Se la varianza minima è trovata senza Sync valutare tempo di ritardo tra Front Fill e Main Sat, se oltre i 3 ms valutare varianza minime con Sync su ricettori per +/- 0,5 dB rispetto a senza Sync.
Il sincronismo di ricettori fuori asse XOVER va fatto con il sistema di riferimento di quella linea (ad esempio se sincronizzo a ricettori ONAX del sistema Satelliti Right, il sincronismo va fatto con il sistema Satelliti Right e si avrà per cui la corretta copia simmetrica con il Left).
Per progetti di grandi dimensioni con ricettori di riferimento molto distanziati (es. 4 metri), utilizzare/aggiungere per il sincronismo ricettori a massimo 2 metri di distanza per una maggiore precisione.
(click to zoom)
Annotazioni
(click to zoom)
DOWN FILL
DA COMPLETARE
FRONT FILL e DOWN FILL (Out Fill)
DA COMPLETARE
FRONT FILL e DOWN FILL (Delay Tower)
DA COMPLETARE
PROCESSO FINALE
Comparazione Finale

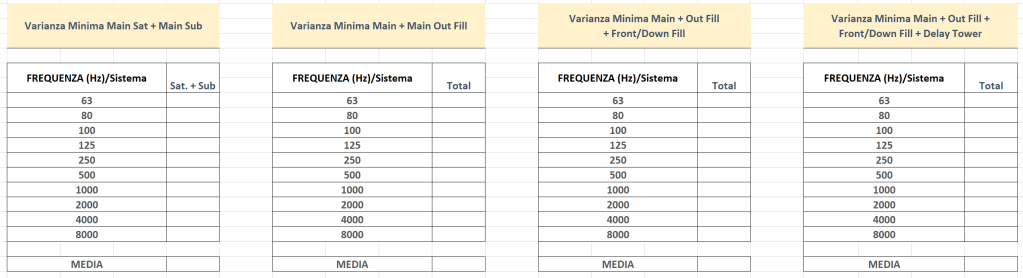

Comparare i risultati di varianza minima di ogni fase di progetto per un riepilogo chiaro ed immediato sulla differenza di efficienza di ogni sistema.
(click to zoom)
Livello Broadband
Si riporta l’ultimo livello Broadband calcolato. (Si considera il livello medio di tutte le Audience Area).
(click to zoom)
F.O.H.

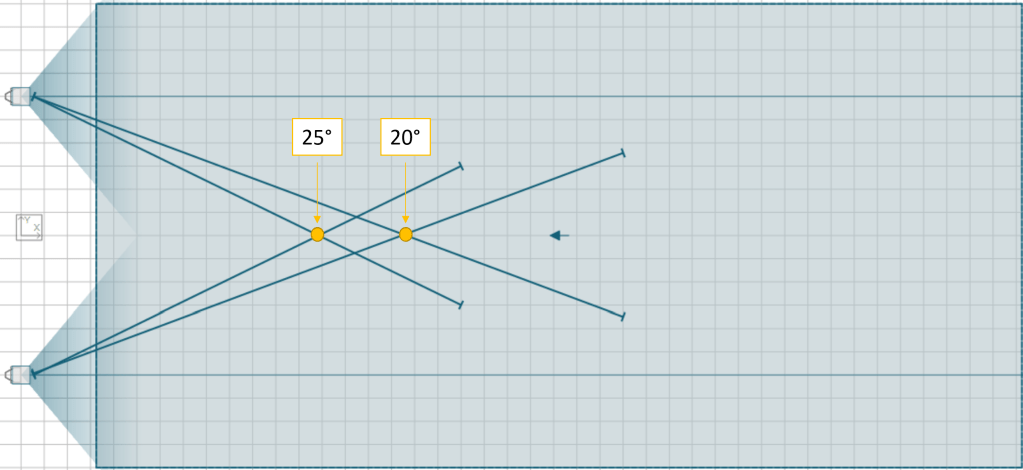

Si trova la posizione di ascolto ottimale per la regia F.O.H. Per fare questo creare una linea immaginaria di inclinazione Main Satelliti da 0° come asse di partenza ed inclinare massimo di 20° – 25° e definire dove posizione la regia F.O.H. tramite il punto di incrocio tra i due assi.
(click to zoom)
Controllo e Calibrazione

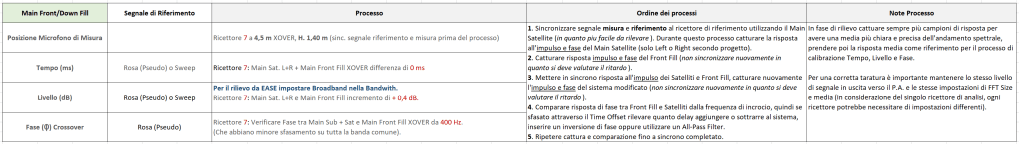

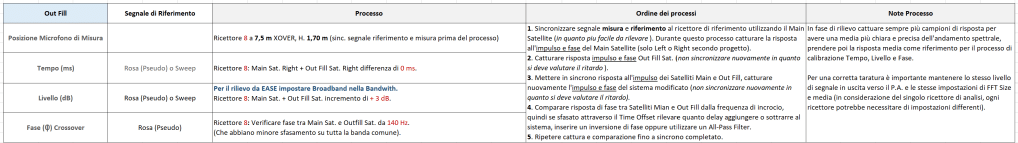

Una volta ultimato il progetto si vanno ad inserire tutti i dati di riferimento trovati nel progetto per quello che sarà il processo di calibrazione e correzione in ambiente reale. Quindi i dati per cui tramite analisi risposta all’impulso, fase e magnitude dell’impianto audio cosi installato saranno da confermare sul oppure da ricalibrare fino al raggiungimento di quelli definiti nella fase di progetto.
(click to zoom)
(click to zoom)
(click to zoom)
(click to zoom)
Note
Come detto fin dall’inizio di questa serie di articoli sono processi che vanno seguiti nell’ordine presentato i cui moduli vanno compilati in considerazione delle reali necessità, possibilità, budget di progetto e fattibilità.
Come si noterà, per la maggior parte dei progetti di un ambiente medio – piccolo basterà l’ottimizzazione di configurazione di un Main Satelliti + Sub + Front Fill XOVER. Mentre per progetti di ambiente grandi l’inserimento di Out Fill e Delay Tower permetterà di raggiungere risultati a più bassa varianza.
Altro su Guida Progetto P.A.
Guida Progetto P.A. – Part – I (Satelliti Main)
Guida Progetto P.A. – Part – II (Sub Main)
Guida Progetto P.A. – Part – III (Out Fill)
Guida Progetto P.A. – Part – IV (Delay Tower)
File precompilato
In allegato una tabella Excel precompilata di tutto quello appena visto, come linea guida di inserimento dati e creazione Report:
